Noggrannhet i linjära axelstyrningar är en avgörande faktor som avgör deras prestanda och lämplighet för olika industriella applikationer. Som en ledande leverantör av linjära axelstyrningar förstår vi betydelsen av noggrannhet och dess inverkan på maskinens totala effektivitet. I den här bloggen kommer vi att fördjupa oss i vad noggrannhet betyder i samband med linjära axelguider, hur det mäts och varför det är viktigt.
Vad är noggrannheten hos en linjär axelstyrning?
Noggrannheten hos en linjär axelstyrning hänvisar till dess förmåga att röra sig längs en rak bana med minimal avvikelse. Den omfattar flera aspekter, inklusive positioneringsnoggrannhet, repeterbarhet och rakhet.
Positioneringsnoggrannhet: Detta är i vilken grad den linjära axelstyrningen kan nå och stanna i en specificerad position. I applikationer med hög precision, såsom halvledartillverkning eller montering av optiska instrument, kan även det minsta fel i positioneringen leda till defekta produkter. Till exempel, i en maskin för bearbetning av halvledarskivor måste den linjära axelstyrningen placera skivan exakt inom några mikrometer.
Repeterbarhet: Den mäter den linjära axelstyrningens förmåga att återgå till en tidigare besökt position med jämn precision. Hög repeterbarhet är avgörande i automatiserade processer där samma operation måste utföras flera gånger. Överväg en automatiserad plock- och -placeringsmaskin i en elektronikfabrik. Den linjära axelstyrningen måste kunna plocka upp komponenter från en specifik plats och placera dem exakt på en annan plats upprepade gånger, vilket säkerställer kvaliteten och konsistensen hos de sammansatta produkterna.
Rakhet: Rakhet indikerar hur nära banan för den linjära axelstyrningen följer en perfekt rak linje. Alla avvikelser i rakhet kan orsaka ojämnt slitage på styrkomponenterna, påverka prestandan hos den anslutna maskinen och leda till felaktig funktion. I en storskalig tryckpress, till exempel, är rakheten hos den linjära axelstyrningen avgörande för att säkerställa att skrivhuvudet rör sig jämnt över papperet, vilket ger utskrifter av hög kvalitet.
Mätning av noggrannheten hos linjära axelstyrningar
Det finns flera metoder och verktyg som används för att mäta noggrannheten hos linjära axelstyrningar.
Laserinterferometri: Detta är en mycket noggrann metod för att mäta linjär förskjutning, rakhet och vinkelfel. En laserinterferometer avger en laserstråle som är uppdelad i två banor. En stråle reflekteras från ett rörligt mål som är fäst vid den linjära axelstyrningen, medan den andra fungerar som en referens. Interferensmönstret mellan de två strålarna analyseras för att bestämma styrningens position och rörelse med extremt hög precision, ofta i submikrometerområdet.
Koordinatmätmaskiner (CMM): CMM:er används för att mäta de geometriska egenskaperna hos den linjära axelstyrningen, inklusive dess rakhet, parallellitet och positioneringsnoggrannhet. En sond på CMM rör sig längs guiden och tar mätningar vid flera punkter. Den insamlade informationen analyseras sedan för att utvärdera guidens riktighet.
Urtavlor: Dessa är relativt enkla och kostnadseffektiva verktyg för att mäta små förskjutningar och avvikelser. En visare är monterad på en fast bas, och dess sond är i kontakt med den rörliga delen av linjäraxelstyrningen. När guiden rör sig visar indikatorn mängden förskjutning eller avvikelse från önskat läge.
Varför precision är viktig i linjära axelstyrningar
Produktkvalitet: I tillverkningsprocesser påverkar noggrannheten hos linjära axelstyrningar direkt kvaliteten på slutprodukterna. Guider med hög noggrannhet säkerställer att komponenterna bearbetas, monteras eller bearbetas med precision, vilket minskar antalet defekta produkter. Till exempel inom bilindustrin används noggranna linjära axelstyrningar i verktygsmaskiner för bearbetning av motorblock, vilket säkerställer korrekt passform och funktion hos motorkomponenter.
Effektivitet: Noggranna linjära axelstyrningar kan förbättra maskinens effektivitet. De minskar behovet av omarbetning och justeringar, vilket möjliggör snabbare produktionscykler. I en automatiserad förpackningslinje möjliggör en exakt linjär axelstyrning snabb och exakt förflyttning av produkter, vilket ökar den totala genomströmningen av linjen.
Komponentens livslängd: När en linjär axelstyrning arbetar med hög noggrannhet blir det mindre påfrestning och slitage på dess komponenter. Detta förlänger guidens livslängd och minskar underhållskostnaderna. Till exempel, i ett tungt industritransportörsystem, säkerställer en exakt linjär axelstyrning jämn och jämn rörelse, vilket minimerar slitaget på styrskenorna och lagren.
Våra erbjudanden inom linjära axelstyrningar med hög noggrannhet
Som leverantör erbjuder vi ett brett utbud av linjära axelstyrningar med hög noggrannhet. Våra produkter är designade och tillverkade med hjälp av avancerad teknik och material för att uppfylla de strängaste noggrannhetskraven.
Vi tillhandahållerRollon linjära skenorsom är kända för sin utmärkta rakhet och positioneringsnoggrannhet. Dessa skenor är bearbetade med snäva toleranser och är lämpliga för en mängd olika applikationer, från lätt automation till tunga industrimaskiner.
VårLinjärt styrblockär en annan produkt som erbjuder hög precision. Blocken är designade för att fungera sömlöst med våra linjära skenor, vilket ger smidig och exakt rörelse. De är utrustade med högkvalitativa lager och smörjsystem för att säkerställa långtidsprestanda.

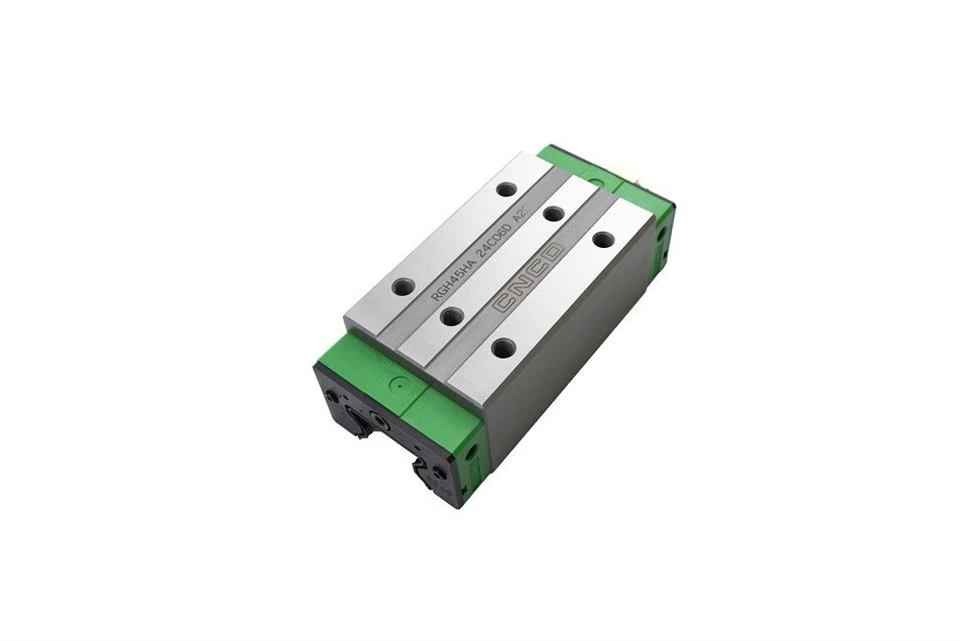

För automatiserade system har viAutomatiserad styrskenalösningar. Dessa styrskenor är optimerade för höghastighets- och högprecisionsrörelser, vilket gör dem idealiska för användning i automatiserad tillverkning, robotik och materialhanteringsapplikationer.
Kontakta oss för dina linjära axelguidebehov
Om du är på marknaden för linjära axelstyrningar med hög noggrannhet är vi här för att hjälpa dig. Vårt team av experter kan hjälpa dig att välja rätt produkt för din specifika applikation. Vi förstår att varje projekt har unika krav, och vi är fast beslutna att tillhandahålla skräddarsydda lösningar för att möta dina behov.
Oavsett om du vill förbättra noggrannheten hos ditt befintliga maskineri eller planerar ett nytt projekt, kan våra linjära axelstyrningar erbjuda den prestanda och tillförlitlighet du behöver. Kontakta oss idag för att diskutera dina krav och starta ett partnerskap som kan ta din industriella verksamhet till nästa nivå.
Referenser
- Fundamentals of Precision Machine Design, av Alexander Slocum
- Linear Motion Technology Handbook, utgiven av Bosch Rexroth
- Modern Machine Shop Magazine-artiklar om linjära rörelsesystem
